O guia definitivo para draga de sucção com cortador (CSD) | Qingzhou Jinqi

Este guia completo explora todas as facetas doDraga de sucção cortadora(CSD)— desde o seu princípio de funcionamento e superioridade mecânica até à adequação ao projeto. Seja você um gerente de projeto, engenheiro ambiental ou investidor, você entenderá por que o CSD domina o mundo da dragagem. Destacamos vantagens, limitações e aplicações do mundo real, enriquecidas por insights técnicos deMáquinas de mineração Co. de Qingzhou Jinqi, Ltd., fabricante líder em equipamentos de dragagem pesada.

📋 Índice

1. O que é exatamente uma draga de sucção com cortador?
2. Como uma draga de sucção e cortador opera debaixo d'água?
3. Quais são as principais vantagens da draga de sucção com cortador?
4. Quais são as desvantagens ou limites ao usar um CSD?
5. Quais projetos exigem uma draga de sucção com cortador?
6. Como escolher a draga de sucção com cortador certa para o seu local?
7. Perguntas frequentes sobre a draga de sucção com cortador

🔍 1. O que é exatamente uma draga de sucção com cortador?

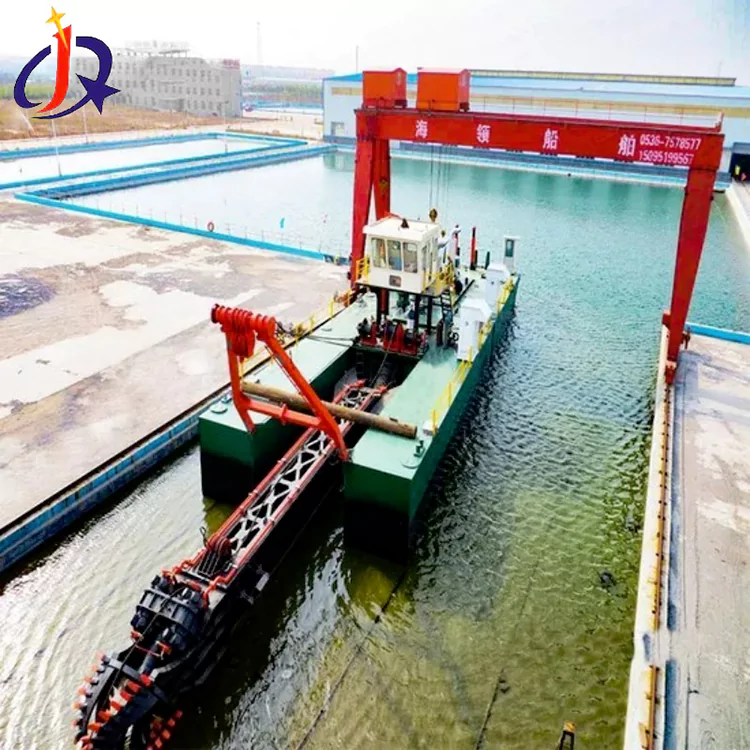

A Draga de sucção cortadora(CSD) é uma poderosa embarcação de dragagem estacionária que usa uma cabeça de corte rotativa para soltar solo compactado, rocha ou sedimento, enquanto uma bomba submersível integrada suga simultaneamente a lama através do tubo de sucção e a descarrega através de uma tubulação para uma área de descarte designada. Ao contrário das dragas de sucção simples, asDraga de sucção cortadoradestaca-se em materiais duros - argila, cascalho, areia e rochas desgastadas.Máquinas de mineração Co. de Qingzhou Jinqi, Ltd.aprimorou o design do CSD para alcançar eficiência máxima com tempo de inatividade mínimo.

Estas dragas normalmente não são autopropulsadas; eles giram em um poste de estaca (poste de ancoragem) e balançam de um lado para o outro usando guinchos laterais, cortando camadas como uma escavadeira mecânica debaixo d'água. A construção robusta e o cortador de alto torque fazem do CSD o carro-chefe de projetos de recuperação de terras, manutenção portuária e mineração.

⚙️ 2. Como uma draga de sucção e cortador opera debaixo d'água?

O ciclo operacional pode ser dividido em etapas coordenadas. UMDraga de sucção cortadoraposiciona-se usando duas pontas (uma de trabalho e uma auxiliar). A cabeça do cortador gira e escava o material, enquanto os jatos de água às vezes ajudam a fluidificar o solo. A mistura (sólidos + água) entra na boca de sucção e é bombeada através de uma tubulação que pode se estender por vários quilômetros. A draga oscila em arco por meio de cabos de guincho ancorados na costa ou em estacas. O sistema spud permite o movimento para frente após cada corte.Máquinas de mineração Co. de Qingzhou Jinqi, Ltd.produz CSDs com automação avançada para controlar a velocidade de giro, rpm do cortador e concentração da bomba, maximizando a produção mesmo em terrenos heterogêneos.

✅ 3. Quais são as principais vantagens da draga de sucção com cortador?

🌟 Principais vantagens

Alta produção em material duro:O cortador pode desagregar argila compactada, coral e rocha mole.
Operação contínua:Dragagens 24 horas por dia, 7 dias por semana, com paradas mínimas.
Corte de precisão:Ideal para áreas confinadas perto de portos ou estruturas.
Descarga de longa distância:O transporte por dutos elimina barcaças.
Baixa turbidez:O corte mecânico reduz a suspensão em comparação com a sucção simples.
Personalizável de tamanho pequeno a mega:Qingzhou Jinqi oferece refrigerantes de 8 a 36 polegadas.

⚠️ Desvantagens notáveis

Modo estacionário:Requer realocação por rebocador ou guinchos próprios; menos móvel do que o funil de arrasto.
Risco de obstrução da tubulação:Os detritos podem bloquear a sucção.
Limitação de profundidade:Geralmente eficiente até 25-30m; além disso, era necessária assistência de bomba submersa.
Alto investimento inicial:O cortador e a bomba para serviços pesados aumentam o CAPEX.
Sensibilidade a correntes de ar rasas:Pode necessitar de dragagem preparatória para acesso.

📊 Draga de sucção com cortador - Instantâneo de capacidade (modelos Qingzhou Jinqi)
Máx. Profundidade de Dragagem	6 – 30 m (projetado sob medida)
Potência do cortador	30 kW – 1200 kW
Distância de descarga	Até 4000 m (com bomba de reforço)
Saída típica	200 – 4500 m³/h (depende do solo)
Aplicativo preferido	Rios, lagos, portos, recuperação de terras

🧐 4. Quais são as desvantagens ou limites ao usar um CSD?

Apesar de sua versatilidade, oDraga de sucção cortadoranão é uma solução universal. Sua dependência de um sistema de dutos o torna menos adequado para águas abertas com longas distâncias de transporte, a menos que sejam adicionados reforços. Além disso, a cabeça de corte desgasta-se rapidamente em materiais abrasivos, exigindo manutenção frequente — um factor minimizado pelaMáquinas de mineração Co. de Qingzhou Jinqi, Ltd.através de sobreposição de carboneto de cromo endurecido. Outro limite: a draga deve estar ancorada; correntes ou ondas fortes podem interromper a produção. Para escavações profundas acima de 30m, é obrigatória a versão com bomba submersa, aumentando a complexidade. No entanto, para 80% dos projectos interiores e costeiros, o CSD permanece incomparável.

🌍 5. Quais projetos exigem uma draga de sucção e cortador?

Desde a recuperação de terras no Dubai até à extracção de areia no Vietname, o CSD é essencial. Os usos típicos incluem:

Aprofundamento portuário e portuário– remoção de lodo e argila dura.
Recuperação de terras– bombear areia diretamente para a área de recuperação.
Dragagem de reservatório– restaurar a capacidade de armazenamento de água.
Extração mineral– estanho, ouro ou areias minerais pesadas.
Remediação ambiental– remoção de sedimentos contaminados com precisão.
Manutenção de canais e hidrovias– manter os canais de navegação abertos.

📏 6. Como escolher a draga de sucção com cortador certa para o seu local?

A seleção de um CSD envolve tipo de material, taxa de produção e distância de descarga.Máquinas de mineração Co. de Qingzhou Jinqi, Ltd.aconselha:

Tipo de material	Potência de corte recomendada	Exemplo de tamanho de dragagem
Areia/silte solto	Baixo (50-150 kW)	Bomba de 10 polegadas/250 kW
Argila dura/cascalho	Médio (200-400 kW)	14-18 polegadas/500-800 kW
Rocha/coral resistido	Alto (>500 kW)	20-28 polegadas / 1000+ kW

Considere também o sistema de spud: spud fixo para spud raso, ambulante para posicionamento contínuo. Consulte sempre um especialista; Qingzhou Jinqi oferece avaliação gratuita de projetos.

❓ 7. Perguntas frequentes sobre a draga de sucção com cortador

❔ Uma draga de sucção cortadora pode trabalhar em rocha dura?

Sim, mas com limitações. O CSD padrão corta rochas desgastadas ou moles (≤ 10 MPa). Para rochas mais duras, é necessário um cortador especial para serviço pesado com dentes cortantes de rocha (picaretas de ataque pontual) e alto torque.Máquinas de mineração Co. de Qingzhou Jinqi, Ltd.fabrica CSD reforçado com potência de corte de até 1.200 kW, capaz de escavar calcário e arenito. No entanto, para basalto maciço, a perfuração e detonação podem preceder a dragagem.

❔ Qual é a distância máxima de bombeamento de uma Draga de Sucção Cortadora?

Um CSD autônomo normalmente bombeia 500–2.000 m3. Com estações de reforço intermediárias, a distância pode ultrapassar 6 km. O diâmetro da tubulação, a concentração de sólidos e as perdas de carga definem a faixa exata. Qingzhou Jinqi projeta pacotes de reforço para recuperação de longa distância para manter a eficiência. Seus engenheiros calculam o dimensionamento ideal da bomba para cada projeto.

❔ Como uma draga de sucção de corte se compara a uma draga de sucção de arrasto?

O CSD é estacionário, corta materiais duros e bombeia através de tubulações — perfeito para áreas confinadas e descarga fixa. A draga de arrasto é móvel, suga materiais soltos durante a navegação e carrega a carga até o local de despejo. Para manutenção de canais em mar aberto, o arrasto é melhor; para escavações de precisão perto de estruturas, o CSD vence. Muitos projetos grandes usam ambos.Máquinas de mineração Co. de Qingzhou Jinqi, Ltd.fornece ambos os tipos, garantindo aconselhamento imparcial.

❔ Que manutenção uma draga de sucção e corte requer?

Peças de desgaste regular: dentes do cortador (trocados a cada 200–600 horas dependendo da abrasão), impulsor da bomba, camisa e boca de sucção. Os rolamentos e guinchos da Spud precisam de lubrificação. Qingzhou Jinqi projeta pontos de manutenção de fácil acesso e fornece kits de peças de reposição em todo o mundo. A inspeção programada dos sistemas hidráulicos e do acionamento do cortador é fundamental para evitar quebras.

🏭 Pronto para impulsionar seu projeto de dragagem com uma draga de sucção e corte de classe mundial?

Máquinas de mineração Co. de Qingzhou Jinqi, Ltd.oferece soluções completas de CSD de 8 a 36 polegadas, com comissionamento e treinamento no local.Contate-nos.

📚 Referências e leituras adicionais

Associação Internacional de Empresas de Dragagem (IADC) - Ficha informativa sobre Draga de Sucção com Cortador
Máquinas de mineração Co. de Qingzhou Jinqi, Ltd.– Linha oficial de produtos CSD e especificações técnicas (brochura)
PIANC – Diretrizes de Dragagem e Construção Portuária
ResearchGate: “Análise de desempenho de draga de sucção e corte em solos heterogêneos”
